Elma xtra ST600H超声波清洗机结构说明

Elmasonic xtra ST超声波立式设备设计用于生产，车间和服务。广泛的功能使设备的使用变得简单而有效。

所有功能和清洁参数，如时间和加热预选，超声波频率，在前置控制面板上一目了然。

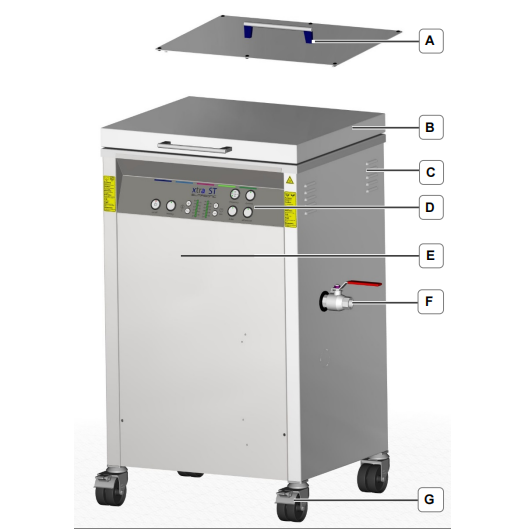

机组特征说明

A、放置在储罐边缘的不锈钢盖。（可选附件设备）

B、带铰链的隔声罩（附件设备，不能翻新），带有冷凝水收集装置，完美的噪音保护。

C、通风槽确保机组内部的充分通风。

D、控制所有单元功能的操作面板。

E、操作单元具有强大的电子设备，易于护理，易于交换。

F、不锈钢球阀排出超声波罐。

G、为了提高装置的移动性（空位时移动装置），2个滚轮装有锁止制动器。

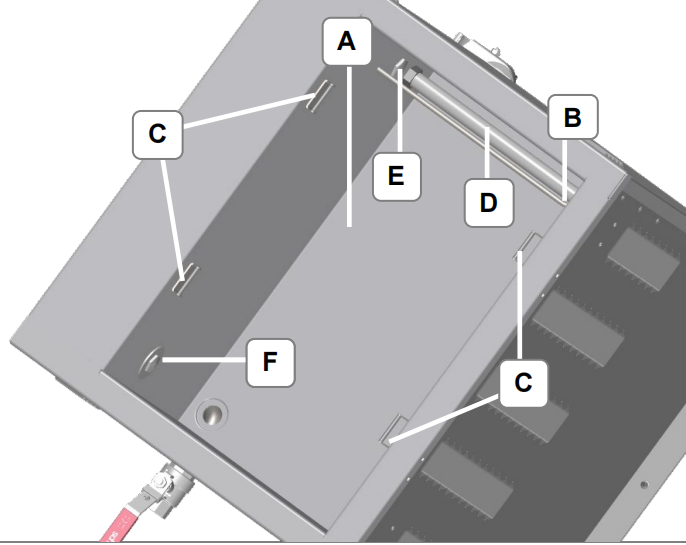

超声波储罐说明

A、超声波储槽采用不锈钢制造。传感器被安装在油箱底部的下面。罐底朝向排水沟倾斜。

B、加热元件的保护杆。

C、悬挂元件4倍，以支撑吊篮处于清洁/滴落位置。

D、 发热元件，发热器。

E、空白插头，连接第二个加热盒（仅适用于型号ES xtra ST600H）。

F、用于灌装液位监测的液位传感器，在操作时必须浸没。

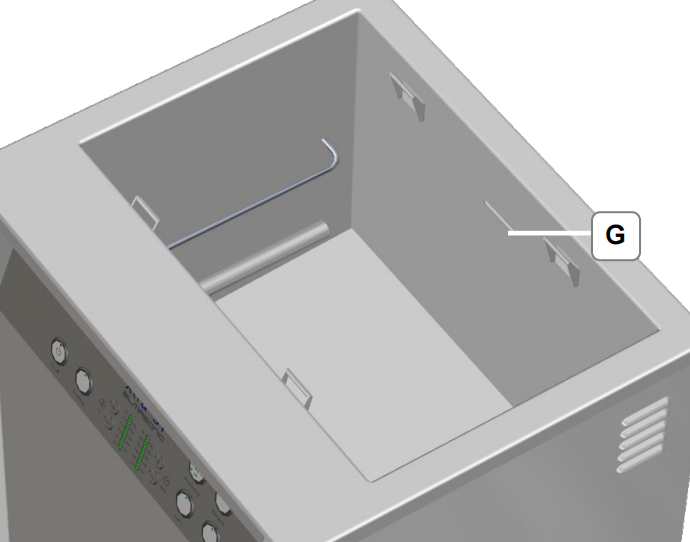

G、填充液位标记表示建议的填充液位。

清洗篮说明（可选附件）

这类机组的专用清洗篮可以通过两种方式连接在罐壁上的悬挂元件上。

清洗位置：清洗篮通过弓形钩入储罐前壁上的两个悬挂元件（见图4.9。 A).水箱地板不会被吊篮脚损坏。

漂移位置：清洗篮通过底部的4个吊篮放在罐中的4个悬挂元件上（见图4.9.1。 A).船头应该指向单位的前面。

Elma xtra ST600H

总体积V（l）56,3

推荐工作容积Va（l）45,0

外部尺寸B/T/H（mm）765 / 595 / 935

内部尺寸B2/T2/H2（mm）460 / 295 / 330

最大开口尺寸B3至T3（mm）500 / 330

带盖重量（kg）55,0

排水软管ΔID（mm）10

总功耗（W）2400/3800

超声波有效功率±10%（W）800 / 900

最大超声波峰值功率*（W）3200 / 3600

制热量（W）1400/2800

温度（°C）30 - 80

保护类型 IP 23
